Amplifier yang akhirnya dipilih adalah Gainclone berbasis LM1875 menggunakan PCB Emerald dan preamp sederhana berbasis TL072, dengan BOM sbb.:
* PSU:
- Trafo: 12-CT-12/5A
- Dioda: 8 x dioda kacang ijo (membentuk bridge dengan dioda paralel)
- Elco: 4 x Relsic 2.200uF/50V
- Bypass Caps: 2 x SuRong MKP 2.2uF/250V
* Preamp:
- IC: 4 x TL072 (stacked)
- Rf: 2 x Takman REX 2K2/1W
- Rg: 2 x Takman REX 680R/1W
- Rin: 2 x Takman REX 47K/1W
- Coupling Caps: 2 x Jantzen CrossCaps 2.2uF/400V
- Bypass Caps: 1 x K42Y 0.1uF/400V (di foto masih pakai K73)
- Potensio: ALPS Hijau 50K
* Power Amp:
- IC: 2 x LM1875T
- Rf: 2 x Riken RM 22K/0.5W
- Rg: 2 x Philips 1K/0.5W
- Rin: 2 x Philips 22K/0.5W
- Cf: 2 x Elna Silmic II 22uF/50V
- Coupling Caps: 2 x WIMA MKP-10 2.2uF/400V
- Elco: 4 x Panasonic FC 1.800uF/50V
- Elco: 4 x Panasonic Pureism 220uF/50V
- Bypass Caps: 4 x Mylar 0.1uF/630V
Setelah semua dirakit dan diuji coba, integrated amplifier tersebut dibawa ke Bandung untuk dipasangkan dengan Speaker 3-way jadul merek Crown. Sayang sekali, mid dan tweeter asli-nya sudah rusak, sehingga terpaksa diganti dengan mid Audax dan tweeter Travo. Crossover asli-nya pun sudah berkarat, sehingga terpaksa diganti dengan crossover standar 3-way.
Source diambil dari DVD Player merek Viar, interconnect menggunakan Canare Coklat. Suaranya lumayan bagus juga, cukup detail, walaupun tonal-nya cenderung ke arah mid-high (terasa agak metalik). Ada kemungkinan karena komponen belum burn-in, akibat penempatan SuRong di PSU, atau karena memang karakter dari WIMA MKP-10 yang memang agak kurang cocok untuk posisi coupling caps.
Oya, pada saat dicoba, 4 x stacked TL072 cukup panas pada saat dipegang. Saya coba cari tahu penyebabnya, ada kemungkinan karena TL072 memang tidak dapat beroperasi secara paralel atau mungkin karena konfigurasi PSU yang kurang cocok untuk IC tersebut, dimana seharusnya ada bypass elco yang dipasang secara seri dari VCC+ ke VCC- dan pertemuan kedua elco tersebut dihubungkan ke ground. Memang saat ini saya hanya memasang 1 Caps sebagai bypass di dekat IC preamp, tapi karena rangkaian teruji stabil saat dioperasikan 24 jam non-stop, ya sementara saya biarkan saja.

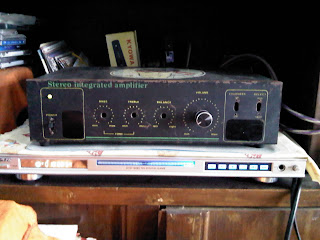

.jpg)
Kemungkinan besar, saat kunjungan saya ke Bandung berikutnya, saya akan cabut si SuRong, bypass saja si WIMA MKP-10, dan menambah sepasang bypass elco di dekat IC TL072.
Happy birthday, Papa. Semoga hadiahnya bermanfaat dan dapat menemani Papa dan Mama untuk bersantai di rumah.
Kemarin saya melakukan beberapa perubahan pada GC Integrated KG, yakni:
BalasHapus1. mencabut WIMA MKP-10 di coupling caps.
2. mengganti SuRong di PSU dengan WIMA MKP-10 dibypass dengan 2 x K42Y 0.1uF/160V di setiap rail.
3. menambahkan bypass elco di dekat IC TL072.
4. mencabut stacked IC TL072, sehingga akhirnya hanya menggunakan 1 IC saja.
Ternyata, IC TL072 memang tidak bisa beroperasi dengan kondisi stacked, karena setelah hanya beroperasi sendirian (1 IC saja), sama sekali tidak panas.
Secara keseluruhan, saya lebih senang suara GC Integrated KG yang sekarang, demikian juga Papa dan Mama. Suaranya lebih lepas dan bulat dibandingkan sebelumnya.
