Senin, 19 Maret 2012

Uji Banding DAC WM-8740

Setelah event BT DAC di Bintaro kemarin, saya kembali ketitipan satu buah DAC dari rekan saya. DAC ini berbasis 2 x Wolfson WM-8740, dengan konfigurasi balanced, untuk I/V Converter-nya menggunakan JFET dengan power supply Salas Regulator.

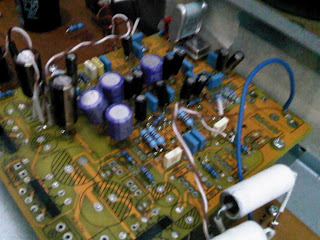

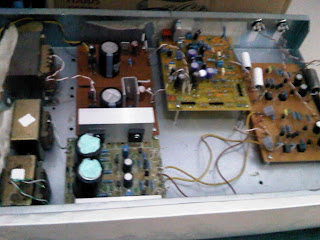

Beginilah tampilan DAC WM-8740 tersebut:





Rupanya, kit WM-8740 yang digunakan adalah kit yang dijual secara umum, seperti di ebay. Tapi jika kita teliti komponen yang menempel di pcb-nya, sudah sangat berbeda dibandingkan komponen bawaan asli kit-nya. Disana ada beberapa Sanyo OsCon, yang terkenal sangat superior untuk Digital Power Supply.

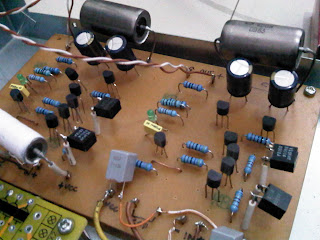

Ini adalah bagian I/V Converter-nya:


Pembandingnya adalah AK-4393 dengan output Opamp OP2604.

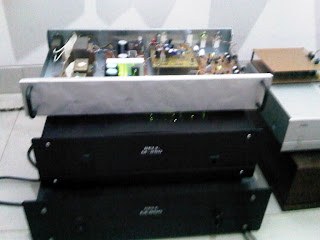

Sistem yang saya gunakan:
- Transport: CEC TL-51XR
- Digital Cable: Belden
- RCA DAC to Preamp: Synergistic Research AV Matrix
- Preamp: AikiPhinx™
- RCA Preamp to Power: Indian Warrior + Vermouth
- Power Amp: F5 Lateral ala KG
- Kabel Speaker: Sioux Bi-Wire
- Speaker: ProAc R1SC

Lagu yang saya gunakan adalah Black Magic Woman dari Patricia Barber dan You and Your Friends dari Dire Straits.

Hasil uji banding-nya adalah: WM-8740 dengan output JFET memang memiliki staging, layering, dan imaging yang bagus sekali, sedikit lebih baik dibandingkan AK4393 dengan output OP2604. Micro-harmonics-nya WM-8740 mirip-mirip dengan AK-4393, tetapi yang AK-4393 terdengar sedikit lebih relaks. Mungkin, karena AK-4393 ini sudah saya pakai cukup lama alias sudah break-in.

Satu-satunya kelemahan yang saya rasakan dari WM-8740 ini adalah bass-nya terlalu banyak, sehingga terdengar agak blobor alias berdengung. Tetapi, hal ini pasti bisa diatasi.

Saya pikir DAC WM-8740 ini memiliki bakat yang sangat baik untuk menjadi DAC pilihan. Sedikit lagi di-tweak, akan menghasilkan suara yang bagus sekali. Well done, Bro Andry Gunawan, maju terus dengan karya-karya DIY-nya.

4 komentar:

  1. Tjipto Hendrawan2 April 2012 15.17

    Halo,

    WM8805 itu bukan chip DAC lho, tapi chip receiver.
    Dari layout board-nya, kelihatannya mirip2 dengan DAC yg banyak dijual di e-bay yg menggunakan receiver DIR9001 dan 2 buah chip DAC WM8740 serta PCM2706 utk bagian USB, harganya sekitar $50 - $60.

    Rgds,
    Cipto

    BalasHapus
  2. Bener, Pak Tjip, terimakasih untuk koreksinya. Kit yang dipergunakan ternyata WM-8805 & WM-8741.

    BalasHapus
  3. Koreksi final: DAC yang digunakan berbasis 2 x WM8740 (dengan konfig balanced) dan receiver-nya DIR9001.

    BalasHapus
  4. mohon bantuannya
    untuk membeli komponen receivernya dimana ya ?
    (cs8414,cs8416, wm8805 atau dir900)

    BalasHapus
